Нагревательные кабели для труб - защита от замерзания
 |
Существует два варианта защиты водопроводных труб от замерзания: внутренний или наружный обогрев. Для внутреннего обогрева применяют резистивный кабель Deviflex DTIV - 9 (герметичная муфта в комплекте) и саморегулирующийся нагревательный кабель Devi-Pipeheat DPH-10 (муфта в комплект не входит). Для наружного обогрева в основном применяют саморегулирующиеся кабели, в том числе и универсальный саморегулирующийся кабель Devi-Pipeheat DPH-10.
|
Монтаж саморегулирующегося кабеля на трубе.
-
Нагревательный кабель должен применяться согласно рекомендациям DEVI. Как правило, подключение должно производиться стационарно (без использования разъемных соединений типа вилка/розетка) и в соответствии с действующими правилами ПУЭ.
-
Подключение нагревательного кабеля должен проводить только квалифицированный электрик.
-
Необходимо обеспечить расчётную погонную мощность на 1 м трубы и не превышать максимально допустимую для кабеля.
-
Минимальный внутренний диаметр изгиба кабеля должен быть не менее 2,5 см.
-
Экран нагревательного кабеля должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП.
-
Категорически запрещается подвергать механическим воздействиям нагревательный кабель. Необходимо предохранять изоляцию кабеля от повреждений.
-
До и после укладки кабеля следует замерить его омическое сопротивление и сопротивление изоляции. Сопротивление изоляции проверяют специальным прибором (мегомметром) с рабочим напряжением 1000 В.
-
Электрические подключения производить через автоматический выключатель и устройство защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА. В системах с применением большого количества нагревательных кабелей (большая мощность и сила тока) параметры УЗО могут отличаться от указанных (см. ПУЭ).
-
Для обеспечения экономичности работы кабельной обогревательной системы рекомендуется подключать кабель через терморегулятор. DEVI рекомендует терморегуляторы DEVI REG.
-
Не следует укладывать кабель при достаточно низкой температуре воздуха, так как оболочка кабеля становится жесткой. При необходимости эта проблема решается путем размотки кабеля и подключением на короткое время напряжения. При температуре ниже -5°С монтаж запрещён.
-
Запрещается включать неразмотанный кабель.
-
При монтаже кабеля рекомендуется использовать фирменные крепёжные принадлежности DEVI. Кабель должен плотно прилегать к трубе по всей своей длине, что обычно выполняется при помощи алюминиевой липкой ленты. В начале монтажа кабель крепят к трубе отрезками алюминиевой ленты с интервалом приблизительно 30 см. Затем он должен быть закреплён алюминиевой лентой, проклеенной в продольном направлении. Пластиковую ленту (скотч) применять запрещено! Во избежание повреждений установка производится без усилия (натяжения). Нагрузка на кабель при растяжении не должна превышать 25 кг.
-
Перед установкой кабеля на пластиковой трубе её поверхность необходимо оклеить алюминиевой лентой или фольгой. Таким образом, тепло будет равномерно распределяться по всей длине трубы.
-
Теплоотдача смонтированной кабельной системы (на 1 погонный метр трубы) должна быть не меньше расчётных удельных теплопотерь трубопровода. В соответствии с этим выбирается схема укладки кабеля - продольными линиями или спиралью. При обогреве дренажных систем или систем водоснабжения с непостоянной подачей воды рекомендуется монтировать кабель снизу трубы.
-
После установки кабеля трубы должны быть теплоизолированы. Теплопроводность выбранной изоляции и её толщина должны соответствовать расчётным значениям.
Монтаж саморегулирующегося кабеля внутри трубы.
Рассматриваемый способ обогрева трубопроводов наиболее эффективен, так как в этом случае происходит непосредственная передача тепла перекачиваемому по трубопроводу продукту. Химическая инертность внешней оболочки саморегулирующихся кабелей позволяет помещать их даже в умеренно агрессивные среды.

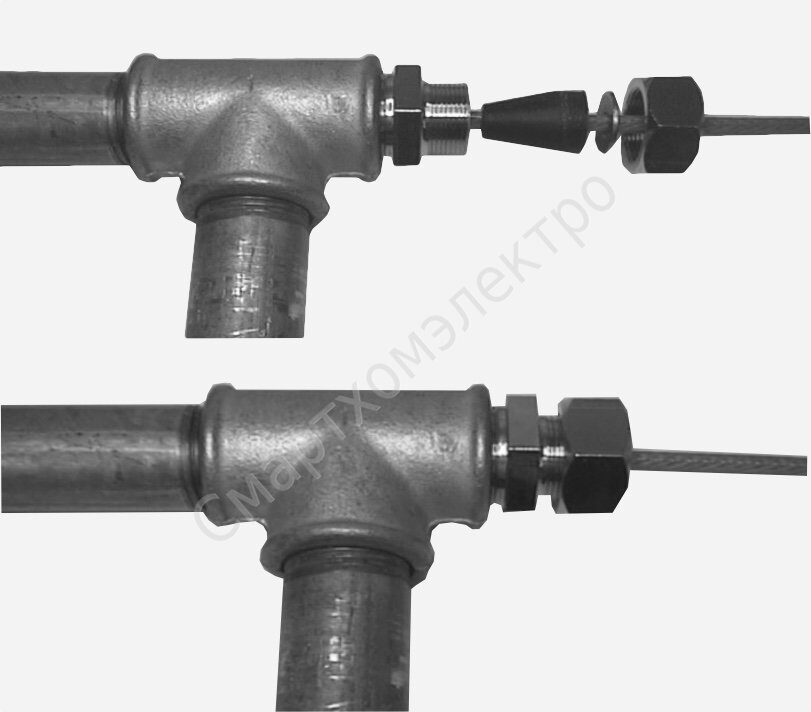

Для ввода нагревательного кабеля в трубу необходимо использовать трубный «тройник» и специальную зажимную муфту с разрезным резиновым уплотнителем, который позволяет пропустить концевую термоусадочную муфту кабеля и обеспечивает надёжное уплотнение его овальной поверхности. Пример установки зажимной муфты.

|
